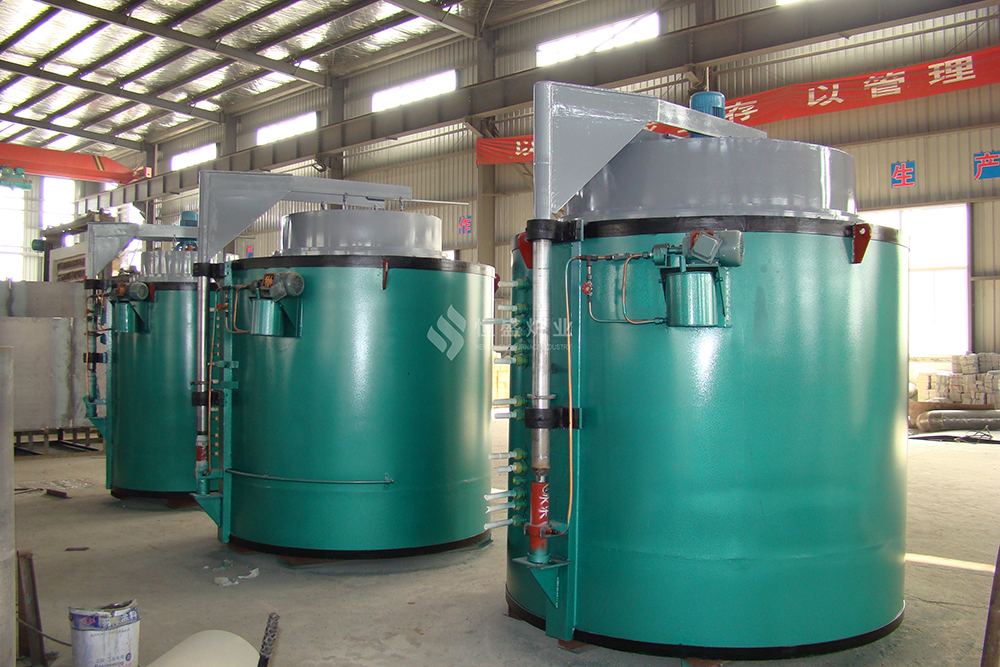

大型井式爐

        大型井式爐是供大型金屬機件、環件等在額定溫度下進行熱處理的井式加熱設備，特別適合鍛造行業的大型環件、風電法蘭、回轉支承，閥門等。

設備結構：

       本爐是由爐體和一個可移動的爐蓋及控制系統組成.

  1、爐體外殼采用型鋼及鋼板焊接成框架結構.

  2、爐蓋支承采用槽鋼和導軌組合移動式。

  3、加熱元件采用上海電工合金廠生產的高電阻合金OC25AL5電阻帶布置在爐側。

  4、爐體采用高純硅酸鋁纖維棉壓成板塊筑成，爐壁懸掛電阻帶加熱，該結構主要特點是節能、發熱效力高，能很快使溫度上升。而且不易損壞。爐壁發熱元件為OCr25AL5電阻帶。

  5、爐底部分由于承重，采用高鋁耐火磚砌筑，爐子中芯部位采用大圈套小圈的做法，里外加熱，這樣即增加了爐溫均勻性，又降低了爐子的功率消耗，同時減小了爐子的配置功率，使變壓器的利用空間更大。由于底部沒有電阻絲，我們?cè)谏厦婕恿算t錳氮墊鐵，增加了環件中間爐溫的流通性。

  6、爐蓋采用液壓升降，電機控制自動行走。

  7、控制采用一只液晶無紙記錄儀記錄，該記錄儀取代了常規的中長圖有紙記錄儀，由于大型井式爐溫區多，以前基本都采用中長圖有紙多點記錄儀，而該表容易產生亂打點現象，經常打不成一條線，而是滿天星，這樣讓客戶非常不滿工藝曲線，同時傳真不方便，因?yàn)榧垙埑瑢挕Ｒ壕o紙記錄儀的優點是顯示清楚，數字、曲線、棒圖可任選，工作日期時間一目了然，可調整偏差溫度，用配備的U盤考下來可打印或發郵件給用戶。

  8、利用多區獨立控制，采用上海國龍表TCW-32A，PID自動調節功率，可控硅控制。
